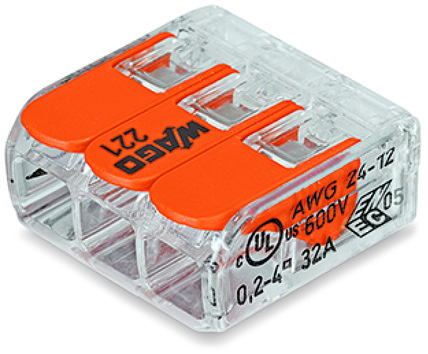

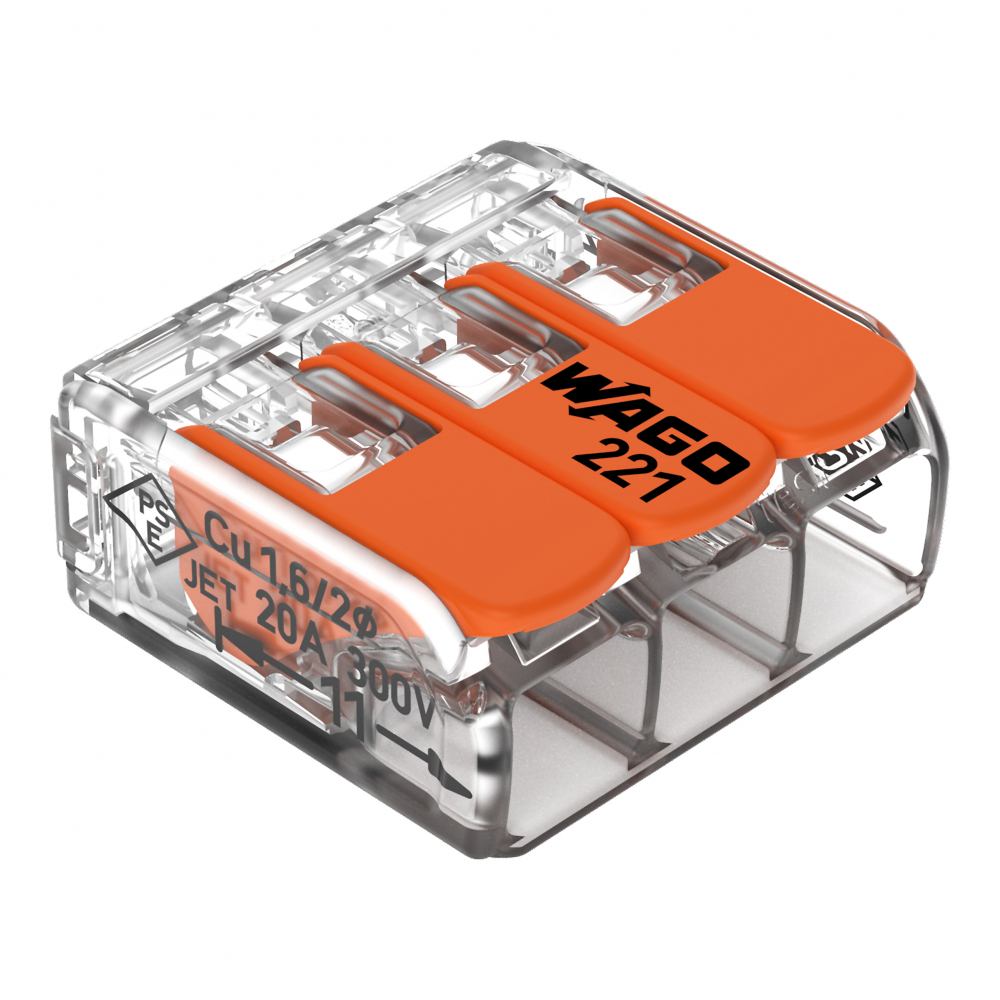

WAGO - SZYBKOZŁĄCZKA 3X0,2-4MM2 Z DZWIGNIAMI UNIWERSALNA COMPACT TRANSPARENTNA WAGO - 221-413
Informacje podstawowe
- Producent:WAGO
- Nr Katalogowy: W221-413
- Jednostka miary: szt
- Minimalna ilość sprzedaży: 50
- Dostępność: W MAGAZYNIE
Złączka Wago 221 do wszystkich rodzajów przewodów
Złączka instalacyjna COMPACT marki Wago to 3-przewodowa złączka z dźwigniami przeznaczona do wszystkich rodzajów przewodów o przekroju od 0,14 do 4 mm2 – jednodrutowych, wielodrutowych oraz linkowych. Złączki Wago 221 są przeznaczone do pracy w temperaturze otoczenia nieprzekraczającej 85°C, a dopuszczalna długotrwale temperatura wynosi 105°C.
Dzięki unikalnej konstrukcji złączka Wago 221 jest niezwykle łatwa w obsłudze. Montaż składa się bowiem z trzech prostych kroków:
- Podnieś dźwignię.
- Wsuń przewód.
- Opuś
- dźwignię.
Prosta i szybka obsługa sprawia, że złączka Wago 221 znacząco ułatwia pracę monterom i producentom urządzeń, także tych o dużej mocy. Złączka zapewnia bezpieczeństwo przy instalacji długich przewodów o większych przekrojach.
Technologia zacisku CAGE CLAMP® umożliwia bezpośredni montaż wtykowy przewodów jedno- i wielodrutowych oraz przewodów linkowych z tulejkami przewodowymi. Dzięki małym wymiarom istnieje możliwość montażu wszystkich rodzajów przewodów w puszkach instalacyjnych nawet na niewielkiej przestrzeni. Przezroczysta obudowa pozwala kontrolować, czy przewody zostały prawidłowo umieszczone. Łatwy dostęp do dwóch otworów pomiarowych umożliwia dokonywanie pomiarów nawet przy podłączonych przewodach.
Złączki Wago 221 to jedne z najpopularniejszych złączek na rynku, które zapewniają łatwą, szybką i bezpieczną pracę. Produkt zgodny z europejskimi normami EN 60998 i EN 60664. Parametry znamionowe złączek są zgodne ze standardem UL 486C.
Złączka instalacyjna WAGO do wszystkich rodzajów przewodów; złączka 3-przewodowa; z dźwigniami; maks. temperatura otoczenia 85°C
Parametry techniczne
łączna liczba zacisków 3
łączna liczba potencjałów 1
kolor przeźroczysty
parametry znamionowe zgodnie z 1 EN 60664
napięcie znamionowe EN (1) [V] 450 V
napięcie znamionowe udarowe (1) [kV] 4 kV
prąd nominalny (1) [A] 32 A
technika podłączania przewodu (1) CAGE CLAMP®
Nominal cross section 1 4 mm²
jednodrutowy, montaż przy pomocy narzędzi 0.2 … 4 mm² / 24 … 12 AWG
wielodrutowy, montaż przy pomocy narzędzi 0.2 … 4 mm² / 24 … 12 AWG
linkowy, montaż przy pomocy narzędzi 0.14 … 4 mm² / 24 … 12 AWG
dł. odizolowania przewodu 11 mm / 0.43 in
rodzaj oprzewodowania oprzewodowanie z boku
klasa palności zgodnie z UL 94 V2
ciężar [g] 2.527 g
szerokość 18.7 mm / 0.736 in
wys. 8.3 mm / 0.327 in
gł. 18.6 mm / 0.732 in
Uwaga. Produkt sprzedawany w pełnych opakowaniach po 50 szt. Podana cena za jedną sztukę.
| Paramery produktu: | |
| Do przewodów elastycznych (linka) | TAK |
| Do przewodów jednożyłowych | TAK |
| Do przewodów wielożyłowych | TAK |
| Kolor | Pomarańczowy |
| Liczba punktów mocowania (po stronie instalacji) | 3 |
| Maksymalny rozmiar AWG | 12 |
| Minimalny rozmiar AWG | 24 |
| Napięcie znamionowe | 450 V |
| Przekrój nominalny (od strony instalacji) | 0.2...4 mm² |
| Przekrój przewodu elastycznego z końcówką tulejkową | 0.5...2.5 mm² |
| Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) | 0.2...4 mm² |
| Przezroczysty | TAK |
| Prąd znamionowy | 32 A |
| Rodzaj blokowania/odblokowywania | Inne |
