LEGRAND - WYŁĄCZNIK NADPRĄDOWY B 25A 1 BIEGUN RX3 - 419138
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 419138
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

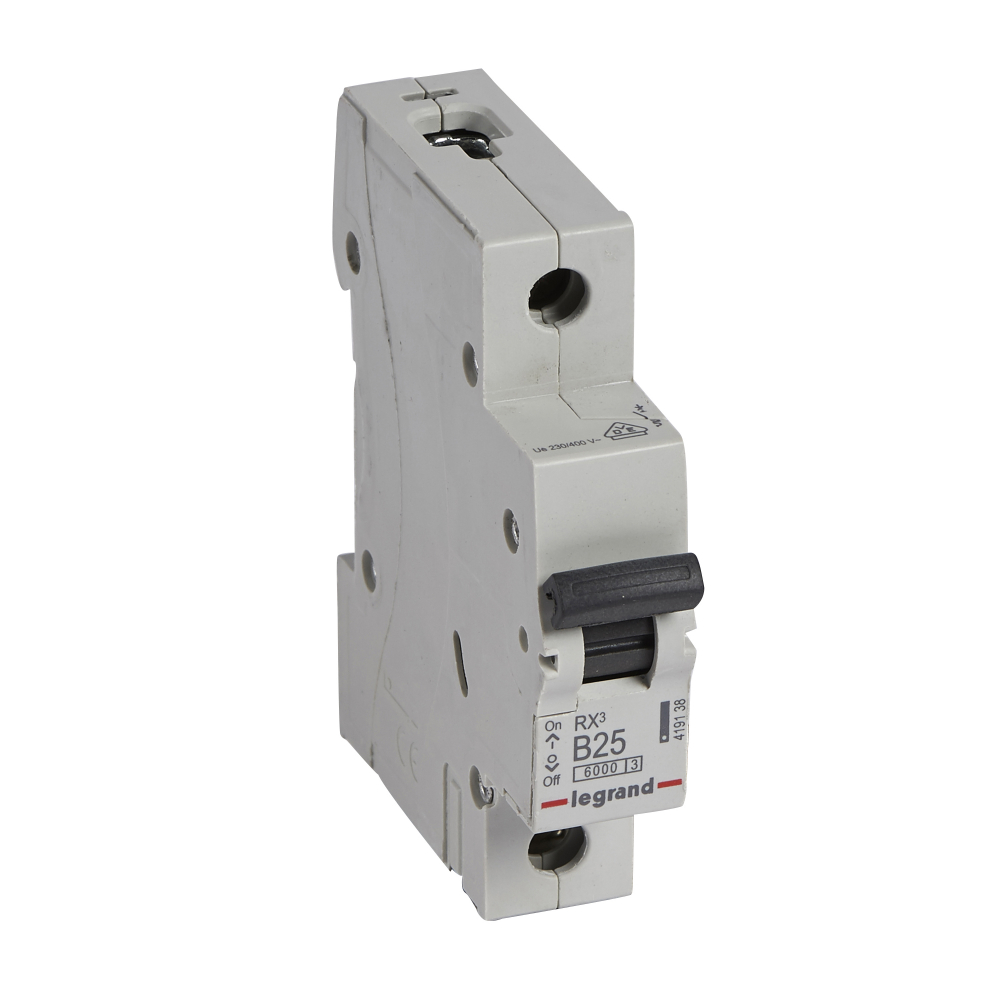

Wyłącznik nadprądowy Legrand RX3 1P B 25A 6000A (kod: 419138)
Wyłącznik nadprądowy Legrand RX3 1P 25A to urządzenie zaprojektowane z myślą o ochronie instalacji elektrycznych przed przeciążeniami i zwarciami. Wyposażony w wyzwalacz termiczno-magnetyczny, zapewnia skuteczną ochronę oraz może być używany do sterowania obwodami i tworzenia bezpiecznej przerwy izolacyjnej. Jest idealnym rozwiązaniem do instalacji domowych, gwarantując niezawodność i bezpieczeństwo.
Główne cechy:
- Charakterystyka wyzwalania typu B: szybka reakcja na zwarcia o wartości od 3 do 5 razy większej niż prąd znamionowy (od 75 A do 125 A), co czyni go idealnym do ochrony obwodów oświetleniowych i innych obwodów elektrycznych.
- Prąd znamionowy: 25 A, zapewniający skuteczną ochronę przed przeciążeniami.
- Zdolność zwarciowa: 6000 A zgodnie z normą IEC 60898-1, co zapewnia skuteczną ochronę przed zwarciami.
Dane techniczne:
- Liczba biegunów: 1 (chroniony)
- Napięcie znamionowe: 230 V (zakres: 210-250 V)
- Napięcie znamionowe izolacji: 500 V
- Znamionowe napięcie udarowe: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA przy 230 V zgodnie z EN 60898
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Stopień ochrony: IP20, zapewniający ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (ochrona palców)
- Odporność mechaniczna: IK02
- Wymiary: szerokość – 17.7 mm (1 moduł), wysokość – 88.5 mm, głębokość – 77.8 mm
- Montaż podtynkowy oraz na szynie DIN
- Kierunek zasilania: możliwość zasilania od góry lub od dołu
- Typ połączenia: zacisk śrubowy, szynoprzewód i kabel
Dodatkowe informacje: Wyłącznik nadprądowy Legrand RX3 1P B 25A jest urządzeniem, które zostało zaprojektowane w procesie przyjaznym dla środowiska. Posiada oznakowanie zacisków przyłączeniowych, co ułatwia jego instalację. Dzięki możliwości podłączenia za pomocą kabli miedzianych, szyn sztyftowych oraz szyn grzebieniowych, jest to rozwiązanie elastyczne i łatwe w integracji z instalacjami elektrycznymi. To niezawodne urządzenie zapewnia skuteczną ochronę oraz bezpieczeństwo użytkownikom, spełniając wymagania normy IEC 60898-1.
| Paramery produktu: | |
| Charakterystyka wyzwalania | B |
| Jednocześnie rozłączany biegun N | NIE |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Możliwość dodatkowego wyposażenia | NIE |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 25 A |
| Szerokość wyrażona liczbą modułów | 1 |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Głębokość wbudowania | 44 mm |
| Klasa ograniczenia energii | 3 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Montaż podtynkowy | TAK |
| Wykonanie przeciwwybuchowe | NIE |
| Atrybuty produktu: | |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 25 |
| Charakterystyka wyzwalania | B |
