LEGRAND - WYŁĄCZNIK NADPRĄDOWY B 20A 3 BIEGUNY RX3 - 419170
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 419170
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

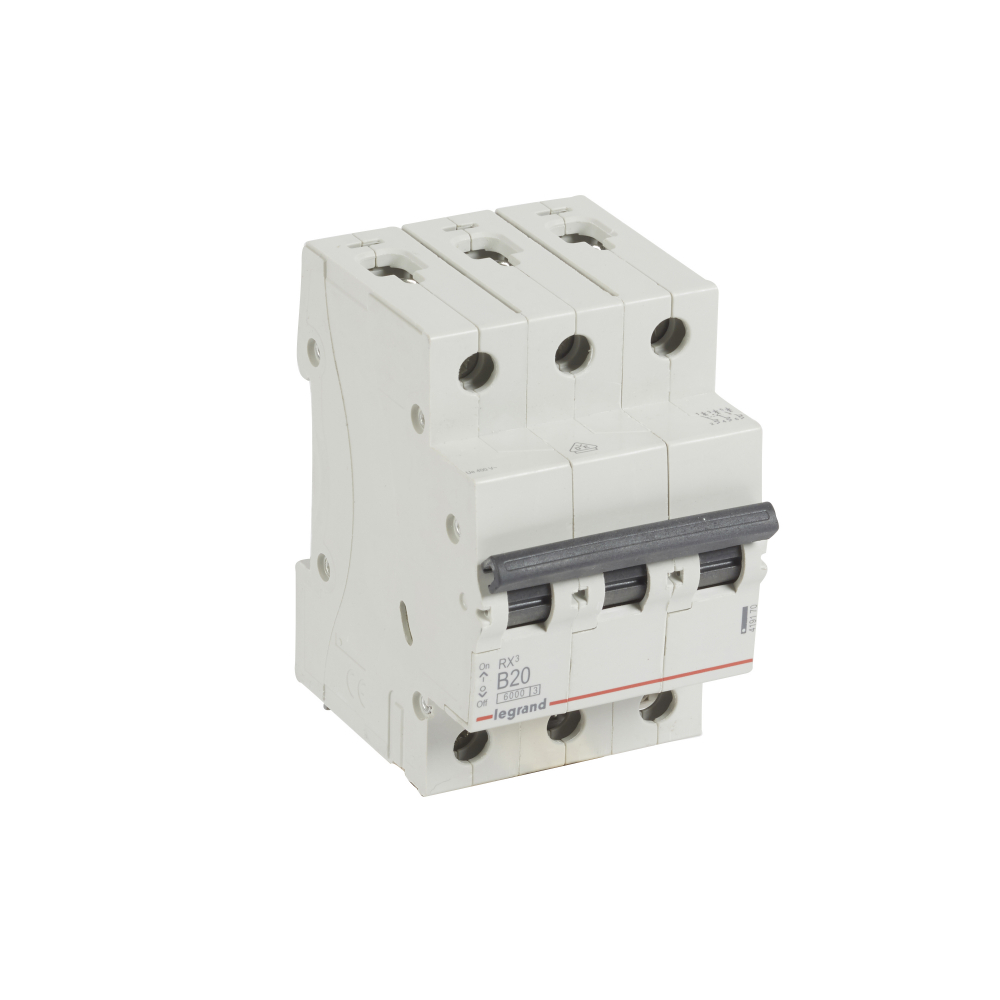

Wyłącznik nadprądowy Legrand RX3 3P B 20A 6000A (kod: 419170)
Wyłącznik nadprądowy Legrand RX3 3P 20A z wyzwalaczem termiczno-magnetycznym to urządzenie zaprojektowane do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Dzięki wysokiej niezawodności, model ten doskonale sprawdzi się zarówno w instalacjach domowych, jak i komercyjnych, zapewniając bezpieczeństwo i stabilność obwodów.
Główne cechy:
- Charakterystyka wyzwalania typu B: szybkie wyłączenie w przypadku zwarcia o wartości prądu od 3 do 5 razy większej niż prąd znamionowy (od 60 A do 100 A), co zapewnia ochronę w instalacjach o małych prądach rozruchowych.
- Prąd znamionowy: 20 A, idealny do ochrony różnorodnych obwodów elektrycznych.
- Zdolność zwarciowa: 6000 A zgodnie z normą IEC 60898-1, co gwarantuje skuteczną ochronę w przypadku zwarcia.
Dane techniczne:
- Liczba biegunów: 3 (chronione)
- Napięcie znamionowe: 400 V (zakres: 360-440 V)
- Napięcie znamionowe izolacji: 500 V
- Znamionowe napięcie udarowe: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA przy 230 V oraz 6 kA przy 400 V zgodnie z EN 60898 i IEC 60947-2
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Montaż podtynkowy lub na szynie DIN, zapewniający elastyczność w instalacji
- Stopień ochrony IP20: zapewniający ochronę przed ciałami stałymi większymi niż 12,5 mm (ochrona palców)
- Odporność mechaniczna: IK02, zapewniająca dodatkową ochronę przed uszkodzeniami mechanicznymi
- Wymiary: szerokość – 53.1 mm (3 moduły), wysokość – 88.5 mm, głębokość – 77.8 mm
- Kierunek zasilania: możliwość zasilania zarówno od góry, jak i od dołu
- Typ połączenia: zacisk śrubowy, szynoprzewód i kabel
Dodatkowe informacje: Wyłącznik nadprądowy Legrand RX3 3P 20A jest urządzeniem, które zostało zaprojektowane z myślą o przyjaznym dla środowiska procesie produkcji. Produkt jest wyposażony w oznakowanie zacisków przyłączeniowych, co ułatwia montaż i podłączenie. Możliwość przyłączenia za pomocą kabli miedzianych, szyn sztyftowych lub grzebieniowych sprawia, że instalacja jest szybka i elastyczna. Dzięki solidnej konstrukcji i zgodności z międzynarodowymi normami, wyłącznik ten zapewnia niezawodną ochronę instalacji elektrycznych.
| Paramery produktu: | |
| Charakterystyka wyzwalania | B |
| Jednocześnie rozłączany biegun N | NIE |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Możliwość dodatkowego wyposażenia | NIE |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 20 A |
| Szerokość wyrażona liczbą modułów | 3 |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Głębokość wbudowania | 44 mm |
| Klasa ograniczenia energii | 3 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Montaż podtynkowy | TAK |
| Wykonanie przeciwwybuchowe | NIE |
| Atrybuty produktu: | |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 20 |
| Charakterystyka wyzwalania | B |
