LEGRAND - WYŁĄCZNIK NADPRĄDOWY C 16A 3 BIEGUNY RX3 - 419235
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 419235
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

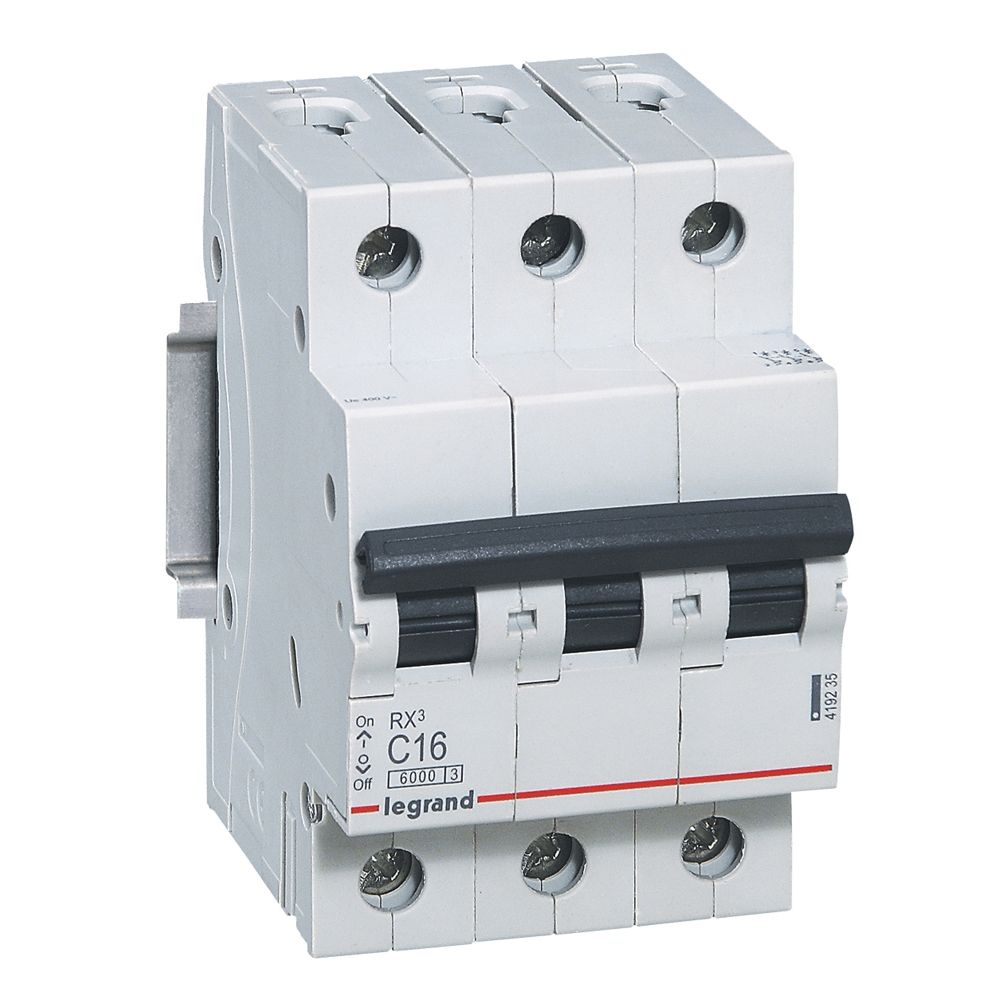

Wyłącznik nadprądowy Legrand RX3 3P C 16A 6000A (kod: 419235)
Wyłącznik nadprądowy Legrand RX3 3P C 16A to profesjonalne urządzenie służące do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Wyposażony w wyzwalacz termiczno-magnetyczny, zapewnia skuteczną ochronę oraz może być używany do sterowania i tworzenia bezpiecznej przerwy izolacyjnej w instalacjach. Produkt ten spełnia normy IEC 60898-1, co gwarantuje jego wysoką jakość i niezawodność.
Główne cechy:
- Charakterystyka wyzwalania typu C: szybka reakcja na zwarcia o wartości od 5 do 10 razy większym niż prąd znamionowy (prąd zadziałania od 80 A do 160 A), co czyni go idealnym do ochrony obwodów z większymi prądami rozruchowymi.
- Prąd znamionowy: 16 A, co zapewnia skuteczną ochronę w różnorodnych aplikacjach.
- Zdolność zwarciowa: 6000 A zgodnie z normą IEC 60898-1, co zapewnia wysoki poziom bezpieczeństwa.
Dane techniczne:
- Liczba biegunów: 3 (chronione)
- Napięcie znamionowe: 400 V (zakres: 360-440 V)
- Napięcie znamionowe izolacji: 500 V
- Znamionowe napięcie udarowe: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA przy 230 V i 6 kA przy 400 V zgodnie z EN 60898 oraz IEC 60947-2
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Stopień ochrony: IP20, ochrona przed ciałami stałymi większymi niż 12,5 mm (ochrona palców)
- Odporność mechaniczna: IK02, chroniąca przed uszkodzeniami mechanicznymi
- Wymiary: szerokość – 53.1 mm (3 moduły), wysokość – 88.5 mm, głębokość – 77.8 mm
- Kierunek zasilania: możliwość zasilania zarówno od góry, jak i od dołu
- Typ połączenia: zacisk śrubowy, szynoprzewód i kabel
Dodatkowe informacje: Wyłącznik nadprądowy Legrand RX3 jest solidnie wykonanym urządzeniem, które może być montowane podtynkowo lub na szynie DIN, co zwiększa jego elastyczność w instalacjach. Produkt posiada oznakowanie zacisków przyłączeniowych, co ułatwia jego montaż i podłączenie. Wyłącznik spełnia wymagania środowiskowe, będąc przyjaznym dla użytkownika i środowiska, co zapewnia wysoką jakość oraz niezawodność w każdej instalacji elektrycznej.
| Paramery produktu: | |
| Charakterystyka wyzwalania | C |
| Jednocześnie rozłączany biegun N | NIE |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Możliwość dodatkowego wyposażenia | NIE |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
| Szerokość wyrażona liczbą modułów | 3 |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Głębokość wbudowania | 44 mm |
| Klasa ograniczenia energii | 3 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Montaż podtynkowy | TAK |
| Wykonanie przeciwwybuchowe | NIE |
| Atrybuty produktu: | |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 16 |
| Charakterystyka wyzwalania | C |
