LEGRAND - WYŁĄCZNIK NADPRĄDOWY C 6A 2 BIEGUNY S302 - 403524
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 403524
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE
Legrand WYŁĄCZNIK NADPRĄDOWY S 302 2P C 6A 6000A SERII TX3 403524

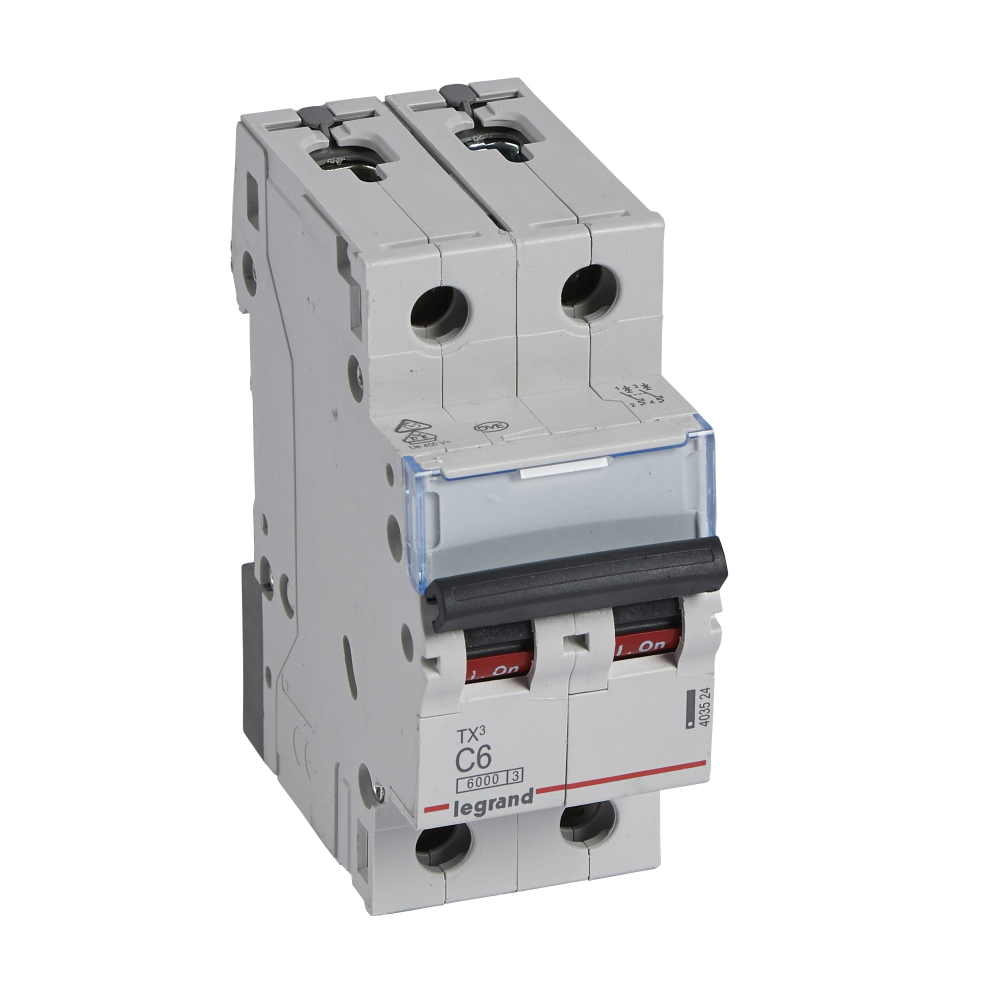

Opis wyłącznika nadprądowego TX3 S 302 (nr kat. 403524)
Wyłącznik nadprądowy Legrand TX3 S 302 o charakterystyce wyzwalania typu C i prądzie znamionowym 6 A to zaawansowane rozwiązanie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Produkt posiada 2 bieguny chronione, co zapewnia efektywną ochronę w układach elektrycznych z napięciem znamionowym 400 V. Wyłącznik został wykonany z bezhalogenowego tworzywa, dzięki czemu spełnia wymogi dotyczące bezpieczeństwa użytkowania. Wyposażony w zaciski śrubowe oraz możliwość montowania na szynie DIN, jest przystosowany do montażu podtynkowego, zapewniając łatwą i szybką instalację. Znamionowa zdolność zwarciowa wynosi 6 kA, co pozwala na skuteczne ograniczenie skutków przeciążeń w sieci elektrycznej.
Charakterystyka techniczna (nr kat. 403524)
- Charakterystyka wyzwalania: C
- Liczba biegunów (całkowita): 2
- Liczba biegunów chronionych: 2
- Prąd znamionowy: 6 A
- Napięcie znamionowe: 400 V, 240-415 V
- Znamionowe napięcie izolacji Ui: 500 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 10 kA
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 6 kA
- Rodzaj napięcia: AC
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Montaż: Podtynkowy, szyna DIN
- Jednocześnie rozłączany biegun N: Nie
- Stopień zanieczyszczenia: 2
- Możliwość dodatkowego wyposażenia: Tak
- Szerokość wyrażona liczbą modułów: 2
- Stopień ochrony (IP): IP20
- Kolor: Szary (RAL 7035)
- Bezhalogenowe: Tak
- Typ połączenia: Zacisk śrubowy, szynoprzewód i kabel
- Wymiary: 35.4 mm (szerokość) x 88 mm (wysokość) x 77.8 mm (głębokość)
- Odporność udarowa: IK02
- Temperatura przechowywania: -40 do 70°C
- Kierunek zasilania: Od góry lub od dołu
- Miejsce na etykietę/oznaczenie: Tak
dawniej - C920-214202
| Paramery produktu: | |
| Charakterystyka wyzwalania | C |
| Jednocześnie rozłączany biegun N | NIE |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 2 |
| Możliwość dodatkowego wyposażenia | TAK |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 6 A |
| Szerokość wyrażona liczbą modułów | 2 |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Głębokość wbudowania | 44 mm |
| Klasa ograniczenia energii | 3 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Montaż podtynkowy | TAK |
| Wykonanie przeciwwybuchowe | NIE |
| Atrybuty produktu: | |
| Stopień szczelności | IP20 |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 6 |
| Charakterystyka wyzwalania | C |
| Rodzaj napięcia s% | AC |
| Liczba biegunów | 2 |
