LEGRAND - WYŁĄCZNIK NADPRĄDOWY B 16A 3 BIEGUNY S303 - 403402
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 403402
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

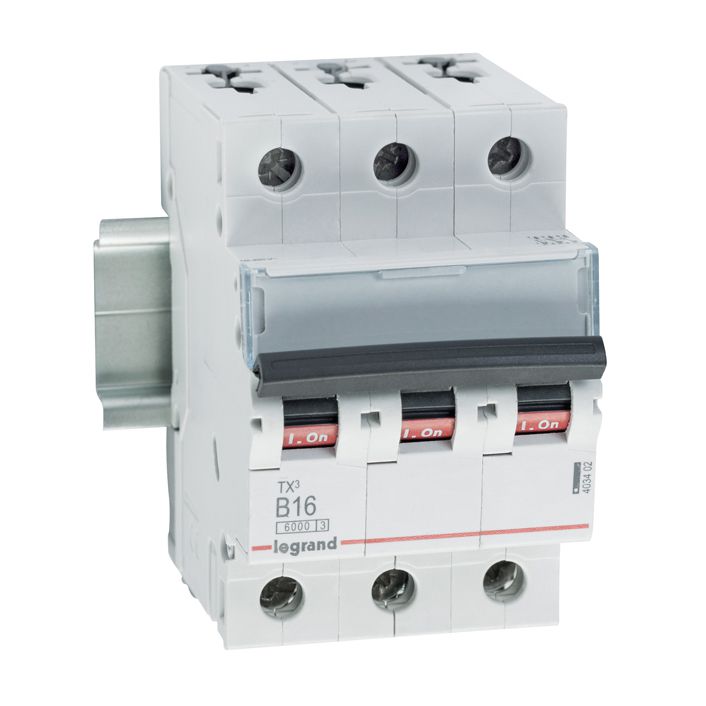

Wyłącznik nadprądowy Legrand TX3 3P B 16A 6000A (kod: 403402)
Wyłącznik nadprądowy Legrand TX3 3P B 16A to solidne i niezawodne urządzenie zaprojektowane do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Dzięki wyzwalaczowi termiczno-magnetycznemu, model ten jest doskonałym wyborem do instalacji zarówno domowych, jak i komercyjnych, zapewniając ochronę obwodów elektrycznych o umiarkowanym obciążeniu.
Główne cechy:
- Charakterystyka wyzwalania typu B: zapewnia szybką reakcję na zwarcia o wartości od 3 do 5 razy większym niż prąd znamionowy, idealny do zabezpieczania obwodów oświetleniowych oraz innych urządzeń o małych prądach rozruchowych.
- Prąd znamionowy: 16 A, co sprawia, że wyłącznik nadaje się do ochrony wielu typów instalacji.
- Zdolność zwarciowa: 6000 A zgodnie z normą EN 60898, zapewnia skuteczną ochronę w sytuacjach zwarciowych.
Dane techniczne:
- Liczba biegunów: 3 (chronione)
- Napięcie znamionowe: 400 V (zakres: 240-415 V)
- Napięcie znamionowe izolacji: 500 V
- Znamionowe napięcie udarowe: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA przy 230 V oraz 6 kA przy 400 V zgodnie z EN 60898
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Montaż podtynkowy oraz na szynie DIN, zapewniający elastyczność w zastosowaniu
- Stopień ochrony: IP20, ochrona przed ciałami stałymi większymi niż 12,5 mm (ochrona palców)
- Odporność mechaniczna: IK02
- Wymiary: szerokość – 53.1 mm (3 moduły), wysokość – 88 mm, głębokość – 77.8 mm
- Kierunek zasilania: możliwość zasilania zarówno od góry, jak i od dołu
- Typ połączenia: zacisk śrubowy, szynoprzewód i kabel
Dodatkowe informacje: Wyłącznik nadprądowy Legrand TX3 3P 16A jest bezhalogenowy, co czyni go bardziej przyjaznym dla środowiska. Produkt został zaprojektowany z myślą o prostocie instalacji i użytkowania, oferując szeroki zakres możliwości montażowych. Dzięki możliwości dodatkowego wyposażenia oraz miejscu na etykietę/oznaczenie, urządzenie jest łatwe w identyfikacji i integracji z innymi elementami instalacji elektrycznej, zapewniając skuteczną ochronę i bezpieczeństwo użytkowania.
dawniej - C930-122202
| Paramery produktu: | |
| Charakterystyka wyzwalania | B |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | NIE |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | TAK |
| Możliwość dodatkowego wyposażenia | TAK |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 3 |
| Wykonanie przeciwwybuchowe | NIE |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Atrybuty produktu: | |
| Stopień szczelności | IP20 |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 16 |
| Charakterystyka wyzwalania | B |
| Rodzaj napięcia s% | AC |
| Liczba biegunów | 3 |
