LEGRAND - WYŁĄCZNIK NADPRĄDOWY B 20A 3 BIEGUNY S303 - 403403
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 403403
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

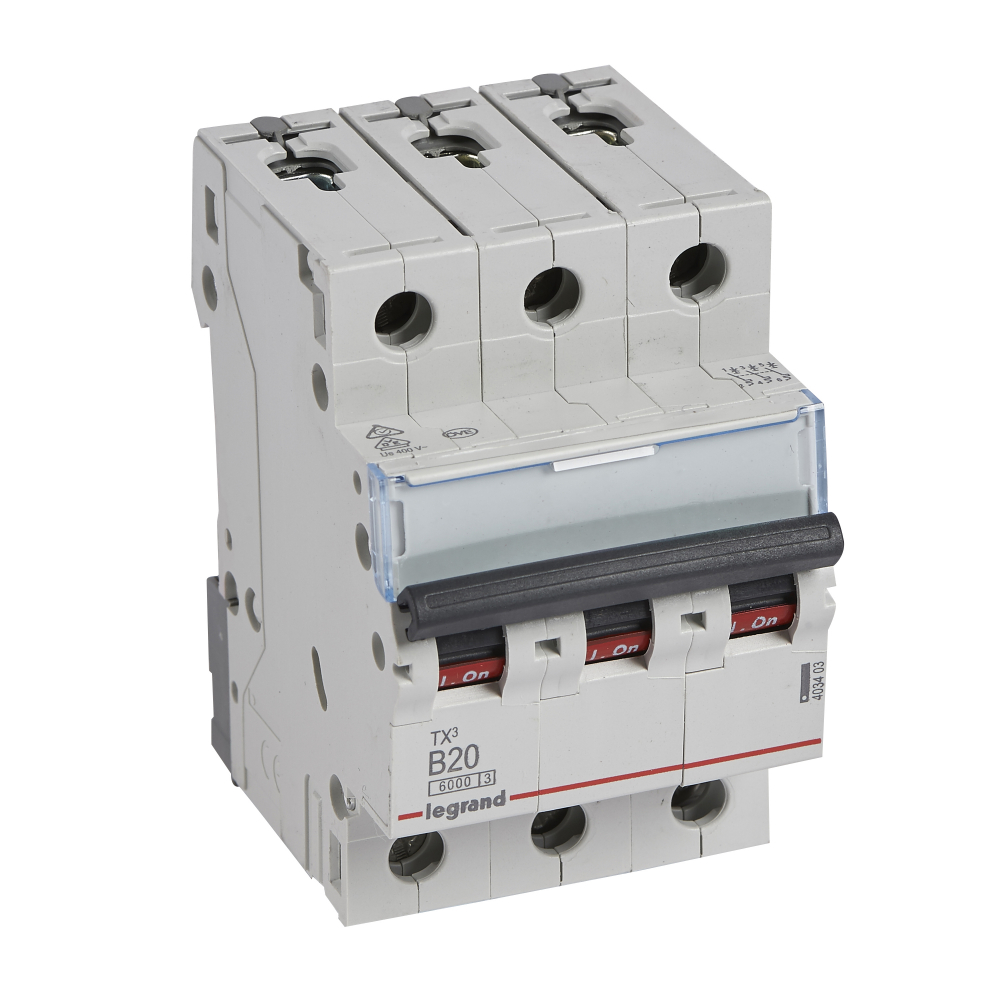

Wyłącznik nadprądowy Legrand TX3 3P B 20A 6000A (kod: 403403)
Wyłącznik nadprądowy Legrand TX3 3P 20A z charakterystyką wyzwalania typu B to niezawodne rozwiązanie przeznaczone do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Doskonale sprawdza się zarówno w zastosowaniach domowych, jak i komercyjnych, zapewniając bezpieczeństwo i niezawodność instalacji.
Główne cechy:
- Charakterystyka wyzwalania typu B: szybka reakcja na zwarcia, idealna do zabezpieczania instalacji elektrycznych o mniejszych prądach rozruchowych, takich jak oświetlenie czy urządzenia gospodarstwa domowego.
- Prąd znamionowy: 20 A, co czyni ten wyłącznik odpowiednim do ochrony różnych obwodów.
- 3 bieguny chronione, zapewniające pełne zabezpieczenie instalacji.
- Montaż na szynie DIN lub podtynkowy, co umożliwia łatwą integrację w rozdzielnicach elektrycznych.
Dane techniczne:
- Liczba biegunów: 3 (chronione)
- Napięcie znamionowe: 400 V (zakres: 240-415 V)
- Napięcie znamionowe izolacji: 500 V
- Znamionowe napięcie udarowe: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA przy 230 V oraz 6 kA przy 400 V zgodnie z EN 60898
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Stopień ochrony IP20: ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm
- Wymiary: szerokość – 53.1 mm (3 moduły), wysokość – 88 mm, głębokość – 77.8 mm
- Odporność udarowa: IK02, zapewniająca ochronę przed uszkodzeniami mechanicznymi
- Temperatura magazynowania: od -40°C do +70°C
- Kierunek zasilania: możliwość zasilania zarówno od góry, jak i od dołu
- Typ połączenia: zacisk śrubowy, szynoprzewód i kabel
Dodatkowe informacje: Wyłącznik nadprądowy Legrand TX3 charakteryzuje się bezhalogenową konstrukcją, co czyni go przyjaznym dla środowiska. Możliwość dodatkowego wyposażenia pozwala na elastyczne dostosowanie go do specyficznych wymagań instalacji. To solidne i niezawodne rozwiązanie zapewnia ochronę przed przeciążeniami i zwarciami, gwarantując bezpieczeństwo użytkowania oraz długotrwałe działanie w różnorodnych aplikacjach.
dawniej - C930-124202
| Paramery produktu: | |
| Charakterystyka wyzwalania | B |
| Jednocześnie rozłączany biegun N | NIE |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Możliwość dodatkowego wyposażenia | TAK |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 20 A |
| Szerokość wyrażona liczbą modułów | 3 |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Głębokość wbudowania | 44 mm |
| Klasa ograniczenia energii | 3 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Montaż podtynkowy | TAK |
| Wykonanie przeciwwybuchowe | NIE |
| Atrybuty produktu: | |
| Stopień szczelności | IP20 |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 20 |
| Charakterystyka wyzwalania | B |
| Rodzaj napięcia s% | AC |
| Liczba biegunów | 3 |
