LEGRAND - WYŁĄCZNIK NADPRĄDOWY C 16A 3 BIEGUNY S303 - 403545
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 403545
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

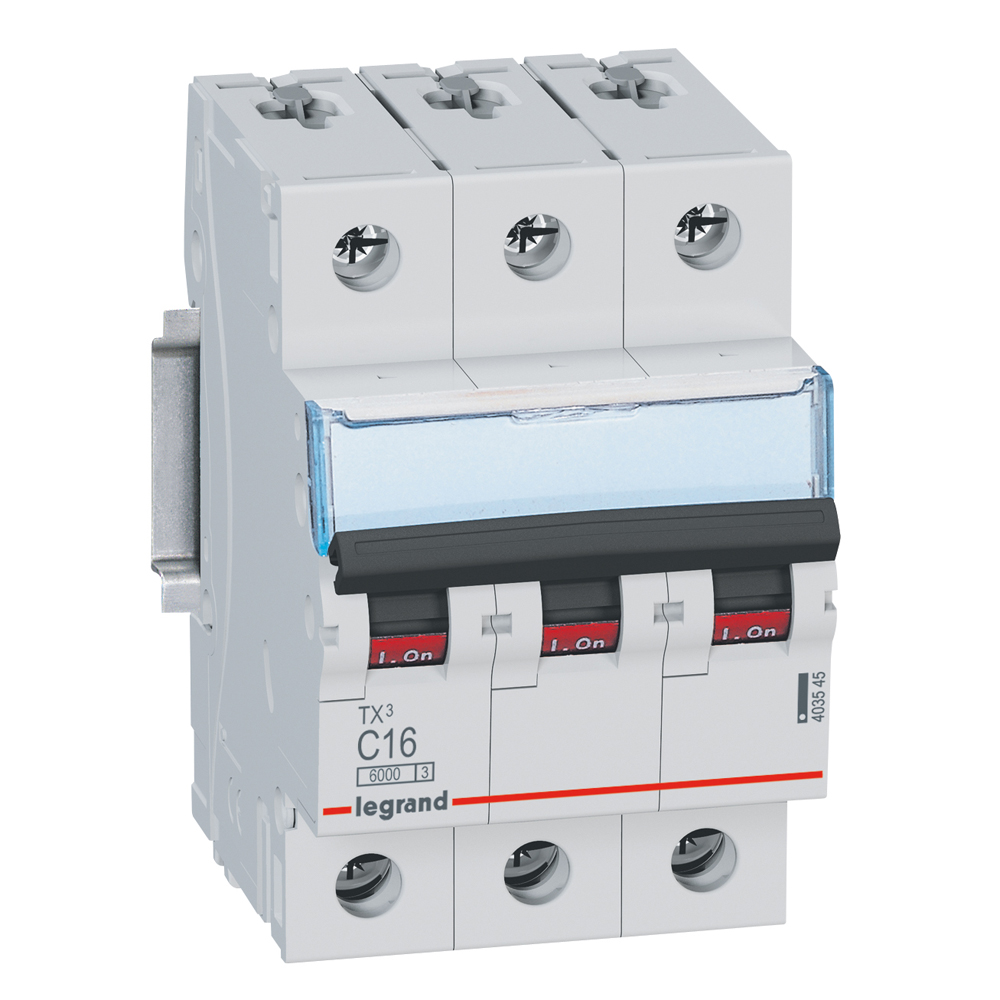

Wyłącznik nadprądowy Legrand TX3 3P 16A 6000A C (kod: 403545)
Wyłącznik nadprądowy Legrand TX3 3P 16A to profesjonalne rozwiązanie do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Model ten jest idealnym wyborem zarówno do użytku domowego, jak i komercyjnego, dzięki charakterystyce wyzwalania typu C, która skutecznie chroni obwody o umiarkowanych prądach rozruchowych, takich jak oświetlenie czy silniki elektryczne.
Główne cechy:
- Charakterystyka wyzwalania typu C: zapewnia szybką reakcję na zwarcia o wartości od 5 do 10 razy większym niż prąd znamionowy, co czyni go idealnym do instalacji o umiarkowanych prądach rozruchowych.
- Prąd znamionowy: 16 A, co czyni ten wyłącznik nadprądowy odpowiednim do ochrony różnych urządzeń.
- Trzy bieguny chronione, zapewniające kompleksową ochronę instalacji elektrycznej.
- Montaż na szynie DIN lub podtynkowy, co ułatwia instalację w rozdzielnicach elektrycznych.
Dane techniczne:
- Liczba biegunów: 3 (chronione)
- Napięcie znamionowe: 400 V (zakres: 240-415 V)
- Napięcie znamionowe izolacji: 500 V
- Znamionowe napięcie udarowe: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA przy 230 V oraz 6 kA przy 400 V zgodnie z EN 60898
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Stopień ochrony IP20: ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm
- Wymiary: szerokość – 53.1 mm (3 moduły), wysokość – 88 mm, głębokość – 77.8 mm
- Odporność udarowa: IK02, co zapewnia ochronę przed uszkodzeniami mechanicznymi
- Temperatura magazynowania: od -40°C do +70°C
- Kierunek zasilania: możliwość zasilania zarówno od góry, jak i od dołu
- Typ połączenia: zacisk śrubowy, szynoprzewód i kabel
Dodatkowe informacje: Wyłącznik nadprądowy Legrand TX3 został wykonany zgodnie z najwyższymi standardami, co potwierdza zgodność z normą EN 60898. Konstrukcja bezhalogenowa sprawia, że jest bezpieczny dla środowiska, a możliwość dodatkowego wyposażenia pozwala na dostosowanie urządzenia do specyficznych potrzeb. Wyłącznik TX3 to solidne i niezawodne rozwiązanie do ochrony obwodów elektrycznych, zapewniające bezpieczeństwo i długotrwałe działanie.
dawniej - C930-222202
| Paramery produktu: | |
| Charakterystyka wyzwalania | C |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | NIE |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | TAK |
| Możliwość dodatkowego wyposażenia | TAK |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 3 |
| Wykonanie przeciwwybuchowe | NIE |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Atrybuty produktu: | |
| Stopień szczelności | IP20 |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 16 |
| Charakterystyka wyzwalania | C |
| Rodzaj napięcia s% | AC |
| Liczba biegunów | 3 |
