LEGRAND - WYŁĄCZNIK NADPRĄDOWY C 25A 3 BIEGUNY S303 - 403547
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 403547
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

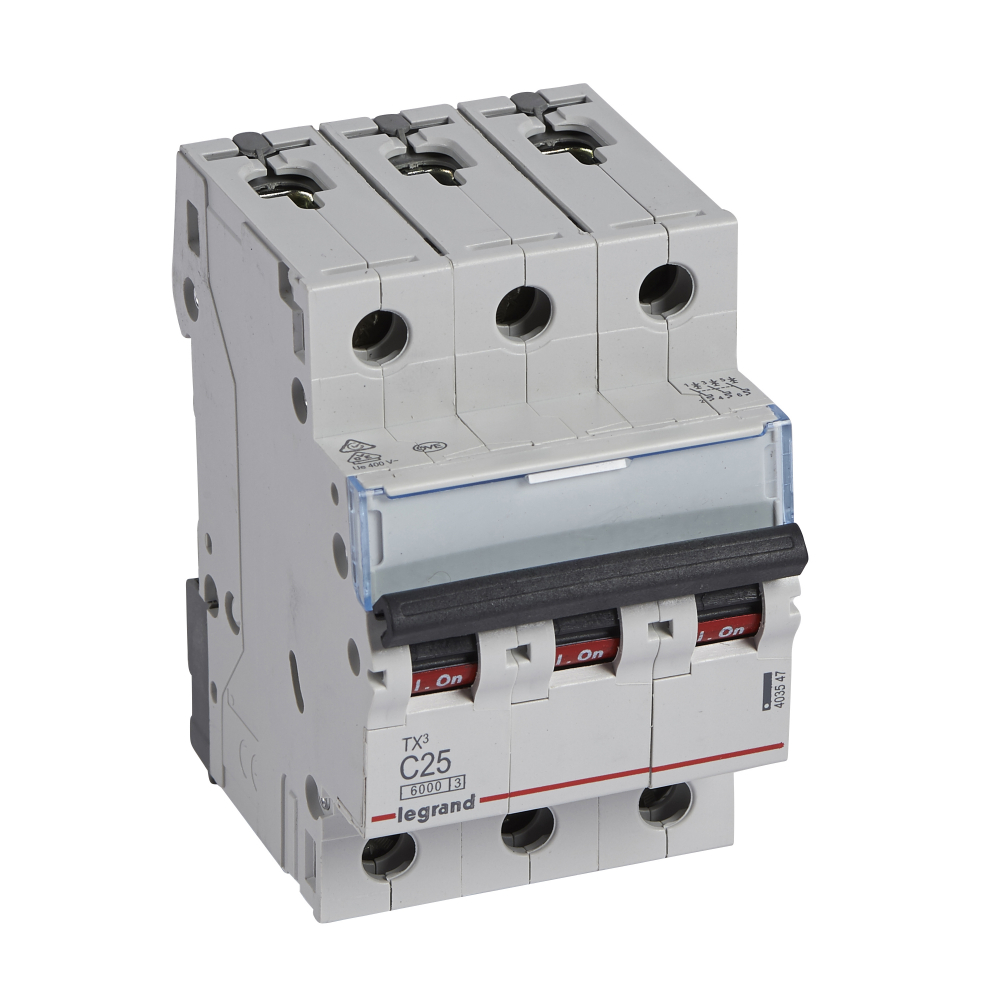

Wyłącznik nadprądowy Legrand TX3 3P C 25A 6000A (kod: 403547)
Wyłącznik nadprądowy Legrand TX3 3P 25A z charakterystyką wyzwalania typu C to niezawodne urządzenie do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Wyposażony w wyzwalacz termiczno-magnetyczny, doskonale sprawdza się w instalacjach domowych oraz przemysłowych, zapewniając bezpieczeństwo i efektywne działanie obwodów elektrycznych.
Główne cechy:
- Charakterystyka wyzwalania typu C: odpowiednia do ochrony obwodów o umiarkowanych i większych prądach rozruchowych, takich jak oświetlenie, urządzenia przemysłowe czy silniki.
- Prąd znamionowy: 25 A, zapewnia efektywną ochronę przed przeciążeniami.
- Zdolność zwarciowa: 6000 A zgodnie z normą EN 60898, zapewniając skuteczną ochronę w przypadku zwarcia.
Dane techniczne:
- Liczba biegunów: 3 (chronione)
- Napięcie znamionowe: 400 V (zakres: 240-415 V)
- Napięcie znamionowe izolacji: 500 V
- Znamionowe napięcie udarowe: 4 kV
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA przy 230 V oraz 6 kA przy 400 V zgodnie z EN 60898
- Zakres częstotliwości: 50-60 Hz
- Klasa ograniczenia energii: 3
- Montaż podtynkowy oraz na szynie DIN, co zwiększa elastyczność w instalacji
- Stopień ochrony IP20: ochrona przed ciałami stałymi większymi niż 12,5 mm
- Odporność mechaniczna: IK02, co zapewnia ochronę przed uszkodzeniami mechanicznymi
- Wymiary: szerokość – 53.1 mm (3 moduły), wysokość – 88 mm, głębokość – 77.8 mm
- Kierunek zasilania: możliwość zasilania zarówno od góry, jak i od dołu
- Typ połączenia: zacisk śrubowy, szynoprzewód i kabel
Dodatkowe informacje: Wyłącznik nadprądowy Legrand TX3 jest bezhalogenowy, co czyni go bardziej przyjaznym dla środowiska. Jego instalacja jest prosta i szybka dzięki montażowi na szynie DIN. Produkt posiada możliwość dodatkowego wyposażenia oraz miejsce na etykietę/oznaczenie, co ułatwia jego identyfikację. Dzięki solidnej konstrukcji i zgodności z międzynarodowymi normami, wyłącznik ten zapewnia niezawodną ochronę instalacji elektrycznych, gwarantując bezpieczeństwo użytkowania.
dawniej - C930-226202
| Paramery produktu: | |
| Charakterystyka wyzwalania | C |
| Jednocześnie rozłączany biegun N | NIE |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Możliwość dodatkowego wyposażenia | TAK |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 25 A |
| Szerokość wyrażona liczbą modułów | 3 |
| Zakres częstotliwości | 50...60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Głębokość wbudowania | 44 mm |
| Klasa ograniczenia energii | 3 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Montaż podtynkowy | TAK |
| Wykonanie przeciwwybuchowe | NIE |
| Atrybuty produktu: | |
| Stopień szczelności | IP20 |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 25 |
| Charakterystyka wyzwalania | C |
| Rodzaj napięcia s% | AC |
| Liczba biegunów | 3 |
