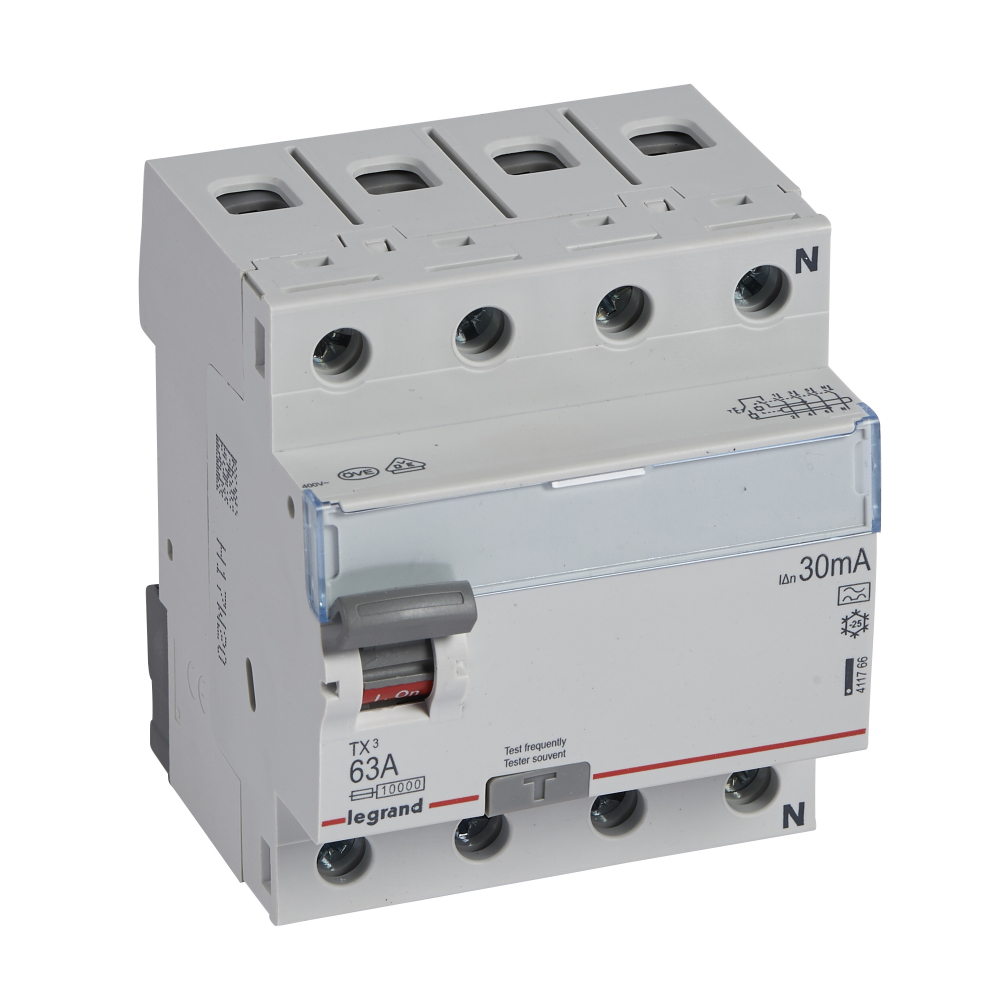

LEGRAND - WYŁĄCZNIK RÓŻNICOWY 63A/30MA 4 BIEGUNY TYP A P304 - 411766
Informacje podstawowe
- Producent:LEGRAND
- Pokaż produkty z serii: Legrand Aparatura Modułowa
- Nr Katalogowy: 411766
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE
WYŁĄCZNIK RÓŻNICOWOPRĄDOWY P 304 4P 63A 30MA TYP A SERII TX3 (REF: 411766)
PKWiU: 27.12.23.0
EAN: 3414970353504
Opis produktu:
Wyłącznik różnicowoprądowy Legrand P 304 z serii TX3 to wysokiej jakości zabezpieczenie elektryczne, dedykowane do ochrony instalacji przed skutkami zwarć i przeciążeń, a także do ochrony ludzi przed porażeniem prądem elektrycznym. Jest to wyłącznik czterobiegunowy o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 30 mA, co czyni go idealnym do instalacji domowych oraz komercyjnych. Wyłącznik został zaprojektowany do montażu na szynie DIN, co ułatwia jego instalację w typowych rozdzielnicach. Produkt jest zgodny z normami bezpieczeństwa, posiada typ wyzwalania A, co oznacza, że jest czuły na prądy różnicowe sinusoidalne i pulsujące stałe. Solidna konstrukcja oraz wysoka jakość materiałów zapewniają niezawodność i długą żywotność wyłącznika. Wyłącznik jest wyposażony w zaciski śrubowe, co gwarantuje trwałe połączenie elektryczne. Dodatkowo, wyłącznik posiada miejsce na etykietę, co ułatwia identyfikację obwodów. Jest to niezawodne rozwiązanie dla instalacji elektrycznych, gdzie istotna jest wysoka jakość i bezpieczeństwo.
Charakterystyka techniczna:
- Producent: Legrand
- Liczba biegunów: 4
- Napięcie znamionowe: 400 V, 320-440 V
- Prąd znamionowy: 63 A
- Znamionowy prąd różnicowy: 0.03 A
- Napięcie znamionowe izolacji Ui: 500 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
- Sposób montażu: Szyna DIN
- Czułość: A
- Ochrona selektywna: Nie
- Wyzwalanie krótkozwłoczne: Nie
- Wytrzymałość zwarciowa (Icw): 10 kA
- Odporność na udar prądowy: 0.25 kA
- Rodzaj napięcia: AC
- Z blokadą: Tak
- Częstotliwość: 50 Hz
- Możliwość dodatkowego wyposażenia: Tak
- Stopień ochrony (IP): IP20
- Szerokość wyrażona liczbą modułów: 4
- Głębokość wbudowania: 44 mm
- Temperatura otoczenia w warunkach pracy: -25 do 60 °C
- Stopień zanieczyszczenia: 2
- Przekrój przyłączanego przewodu wielożyłowego: 0.75-35 mm²
- Przekrój przyłączanego przewodu jednodrutowego: 0.75-50 mm²
- Kolor: Szary (RAL 7035)
- Bezhalogenowe: Tak
- Typ połączenia: Zacisk śrubowy
- Miejsce na etykietę/oznaczenie: Tak
- Odporność udarowa: IK04
- Kierunek zasilania: Od góry lub od dołu
- Test warunków skrajnych (1000V): Tak
- Wykonanie przeciwwybuchowe: Nie
- Szerokość: 71.2 mm
- Wysokość: 83 mm
- Głębokość: 77.8 mm
- Temperatura magazynowania: -40 do 70 °C
dawniej - P840-026310
Charakterystyka ogólna
wyłączniki różnicowoprądowe P 304
- Prąd znamionowy zwarciowy umowny Inc = 10000 A
- Zgodne z normą IEC 61008 - 1
- Typy:
- AC: wykrywa prądy upływowe przemienne
- A: wykrywa prądy upływowe przemienne , przemienne odkształcone ze składowa stałą
- Hpi :wykrywa prądy upływowe przemienne , przemienne odkształcone ze składowa stałą oraz zapewnia wysoką odporność na niepotrzebne wyłączania podczas stanów nieustalonych
| Paramery produktu: | |
| Czułość | A |
| Częstotliwość | 50 Hz |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | TAK |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Numer RAL (zbliżony) | 7035 |
| Ochrona selektywna | NIE |
| Odporność na udar prądowy | 0.25 kA |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75...50 mm² |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75...35 mm² |
| Prąd znamionowy | 63 A |
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25...60 °C |
| Wykonanie przeciwwybuchowe | NIE |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | NIE |
| Z blokadą | TAK |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| Atrybuty produktu: | |
| Stopień szczelności | IP20 |
| Seria | Legrand Aparatura Modułowa |
| Prąd znamionowy [A] | 63 |
| Liczba biegunów | 4 |
