F&F - Miniaturowy przekładnik prądowy z otwieranym rdzeniem 150-5A kl.1 - TOM-150-5
Informacje podstawowe
- Producent:F&F
- Nr Katalogowy: FF-TOM-150-5
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

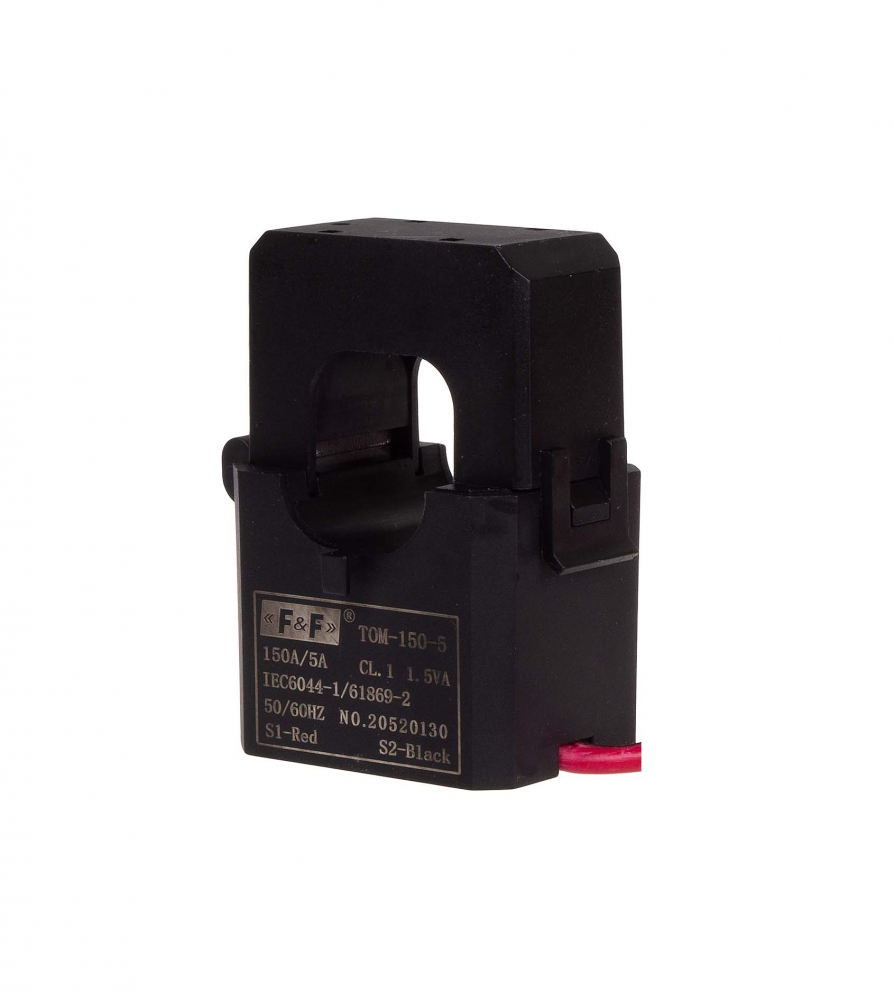

Miniaturowy Przekładnik Prądowy TOM-150, 150/5 | 1,5 VA
Numer katalogowy: TOM-150-5
EAN: 5902431674087
Opis Produktu:
Miniaturowy jednofazowy przekładnik prądowy TOM-150 z otwieranym rdzeniem to niezawodne rozwiązanie do proporcjonalnego przekształcania dużych natężeń prądu na niższe wartości, które są kompatybilne z urządzeniami kontrolnymi i pomiarowymi. Model TOM-150, o przekładni 150/5 i mocy 1,5 VA, jest łatwy w montażu na szynie lub przewodzie, co zapewnia wygodną instalację w różnych warunkach.
Specyfikacja Techniczna:
- Typ: jednofazowy
- Budowa: z otwieranym rdzeniem
- Przekładnia (lp/ls): 150/5
- Klasa: 1
- Moc: 1,5 VA
- Częstotliwość: 50÷60 Hz
- Maksymalne napięcie pracy: 0,66 kV AC
- Prąd wtórny nominalny (Is): 5 A
- Napięcie przebicia izolacji: 2 kV przez 1 min
- Współczynnik bezpieczeństwa (FS): ≤ 2
- Przyłącze: przewód (S1/S2)
- Temperatura pracy: -15°C do 45°C
- Montaż: na szynie DIN lub na przewodzie
- Stopień ochrony: IP20
Wymiary:
- Wysokość: 67 mm
- Szerokość: 45 mm
- Głębokość: 35 mm
- Rozmiar otworu (A): 23 mm
- Rozstaw montażowy (B): 24 mm
- Średnica otworu (C): Ø22 mm
Zasada Działania:
Przekładnik TOM-150 działa poprzez przewód z mierzonym prądem przechodzący przez główny otwór przekładnika, co odpowiada jednemu zwojowi uzwojenia pierwotnego (P1/P2). Zaciski wtórne S1 i S2 są podłączane do obwodu pomiarowego. Dzięki stałej wartości przekładni, można precyzyjnie obliczyć wartość prądu pierwotnego na podstawie prądu płynącego przez uzwojenie wtórne.
Zastosowanie i Zalety:
Przekładnik TOM-150 jest idealnym rozwiązaniem w systemach monitoringu i kontroli energii, gdzie konieczna jest proporcjonalna zmiana dużych natężeń prądu na niższe wartości do pomiarów. Kompaktowa budowa z otwieranym rdzeniem ułatwia montaż i serwisowanie, a jednocześnie zapewnia precyzyjne pomiary zgodne z normą IEC 60044-1.
