F&F - Przekładnik prądowy 150/5A O22, kl. 0,5 - TI-150-5
Informacje podstawowe
- Producent:F&F
- Nr Katalogowy: FF-TI-150-5
- Jednostka miary: SZT
- Minimalna ilość sprzedaży: 1
- Dostępność: W MAGAZYNIE

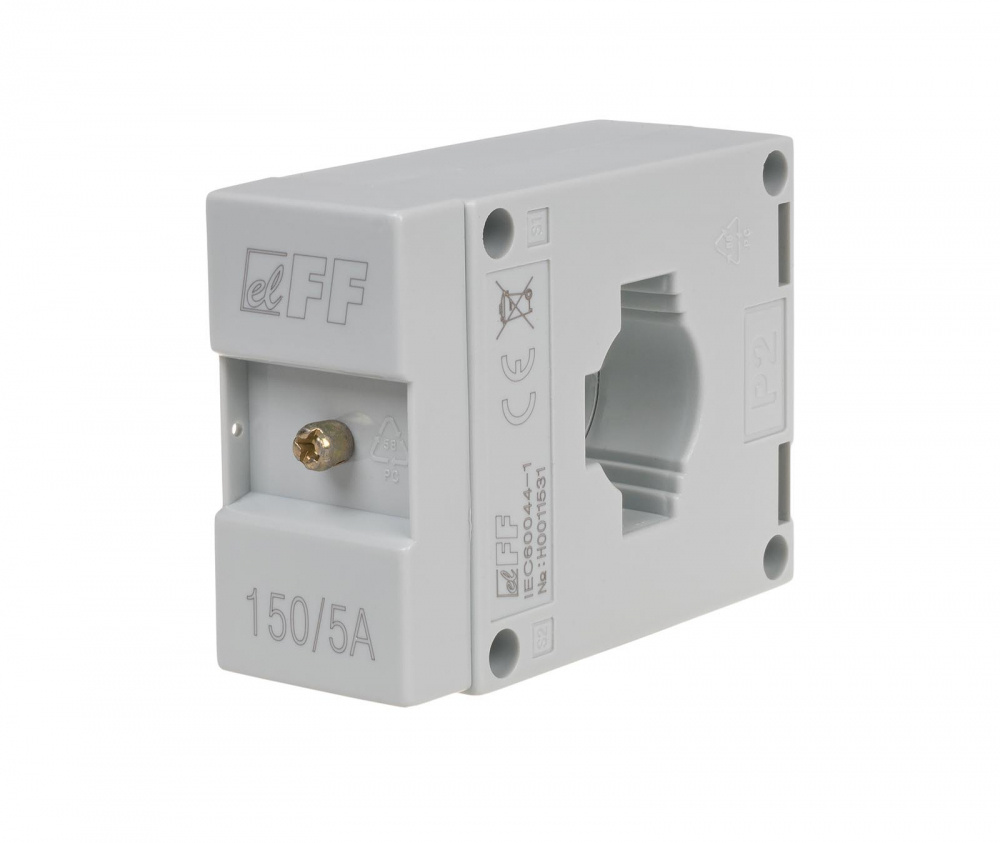

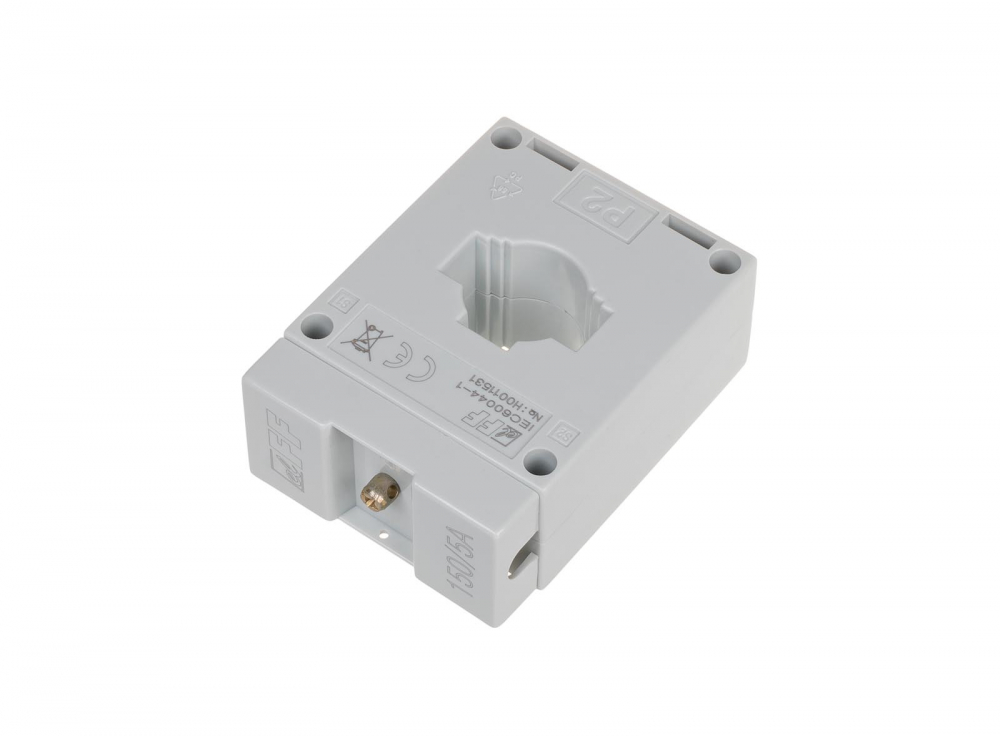

Przekładnik prądowy TI-150 (Indeks: TI-150-5, EAN13: 5908312594963)
Jednofazowy przekładnik prądowy TI-150 z zamkniętym rdzeniem przeznaczony jest do proporcjonalnej zmiany wysokich natężeń prądu na niższe, dostosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych. Stosowany w układach pomiarowych, pozwala na precyzyjne określenie wartości prądów pierwotnych na podstawie mierzonych prądów wtórnych.
Cechy produktu:
- Typ: Jednofazowy z zamkniętym rdzeniem.
- Przekładnia: 150/5.
- Moc: 2,5 VA.
- Klasa dokładności: 0,5.
- Częstotliwość: 50÷60 Hz.
- Maksymalne napięcie pracy: 0,66 kV AC.
- Napięcie przebicia izolacji: 3 kV/1 min.
- Waga: 0,235 kg.
- Współczynnik bezpieczeństwa: FS ˂ 5.
Działanie:
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co odpowiada jednemu zwojowi uzwojenia pierwotnego. Zaciski uzwojenia wtórnego (S1/S2) są podłączone do zacisków urządzenia pomiarowego, co pozwala na precyzyjne pomiary proporcjonalne do prądu pierwotnego. Przekładnia prądowa (150/5) określa stosunek prądu pierwotnego do wtórnego, co umożliwia wyliczenie prądu płynącego przez uzwojenie pierwotne na podstawie wartości prądu wtórnego.
Dane techniczne:
- Prąd wtórny nominalny: 5 A.
- Napięcie przebicia izolacji: 3 kV/1 min.
- Zaciski przyłączeniowe: śrubowe 4 mm².
- Wymiary otworu P1/P2: 30 mm/25 mm/20 mm x 10 mm; Ø22 mm.
- Wymiary: 61 mm × 81 mm × 34 mm.
- Moment dokręcania: 0,5 Nm.
- Temperatura pracy: -5°C do +40°C.
- Pozycja montażu: pionowa/pozioma.
- Montaż: tablica/szynoprzewód.
- Stopień ochrony: IP20.
